Как правильно организовать питание видеокамер и систем видеонаблюдения

При построении систем безопасности, особенно при проектировании систем видеонаблюдения, большое значение необходимо уделить электрическому питанию видеокамер и видеорегистраторов.

Здесь можно провести полную аналогию с питанием людей. Для человеческого организма существует общеизвестное правило: правильное питание — залог здоровья и долголетия. При недостаточном питании организм будет ослаблен и не сможет функционировать полноценно, при избыточном питании и жирной пище организм начинает работать более интенсивно, возникают проблемы с сосудами, появляются риски развития атеросклероза, заболеваний нервной и иммунной систем, а также заболеваний кожи.
В обоих этих случаях ухудшается здоровье человека и уменьшается срок жизни.

В видеонаблюдении снижение напряжения питания провоцирует срыв синхронизации, появление шумов на изображении, а дальнейшее уменьшение напряжения приводит к полному прекращению передачи изображения.

При увеличении напряжения сверх необходимых параметров события могут развиваться по двум сценариям:

  • При перенапряжении (более 14 вольт для 12-ти вольтовой камеры) происходит выгорание всей видеокамеры. Процесс идет поэтапно: сначала выгорают входные цепи по питанию, после - сама матрица. В этом случае необходима, как минимум, замена модуля видеокамеры.
  • При работе уличных видеокамер с инфракрасной подсветкой с использованием в системе видеонаблюдения блоков питания, предназначенных для систем охраны (выходное напряжение 13,8 вольт) происходит следующее — в ночном режиме включаются ИК-диоды подсветки, но они работают в перегрузочном режиме. Сначала идет тепловой перегрев всей камеры, потом происходит полное либо частичное выгорание модуля подсветки.

Для нормальной, стабильной и долгой работы видеокамеры необходимо стабилизированное напряжение 12 вольт!

Для объектов с применением камер с инфракрасной подсветкой при настройке системы рекомендуется:

  • Включить все подсветки на всех камерах на объекте. Для этого достаточно заклеить малярным скотчем датчики освещения подсветок;
  • Установить на регулируемом блоке питания такое напряжение, чтобы на самой дальней (от блока питания) видеокамере напряжение было 12 вольт. Подсветки в такой системе — основные потребители, и при их выключении максимальное напряжение в системе будет не более 12,5 вольт, что является приемлемым параметром для видеокамер.

Питание для систем видеонаблюдения

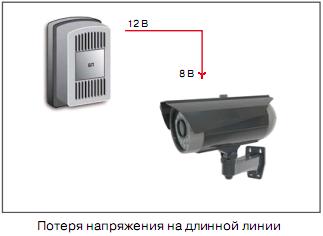

Падение напряжения на питающем кабеле — наиболее частая проблема, с которой приходится сталкиваться при установке уличных видеокамер и ИК-прожекторов.


Это происходит прежде всего с уличными видеокамерами, работающим от напряжения питания 12 Вольт. Провод, по которому подается питание, обладает сопротивлением, достаточным для потери нескольких вольт. В результате до камеры вместо требуемых 12 Вольт доходит гораздо меньшее напряжение. В свою очередь это ведет к ухудшению качества изображения, а также к снижению чувствительности видеокамеры.

По статистике большая часть уличных камер устанавливаются летом и при включении отлично работают. Неприятности начинаются в холодное время года, когда задействуется автоподогрев, резко увеличивающий потребление тока, и камера просто перестает работать.

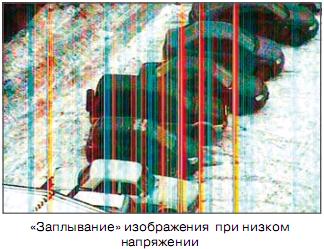

Небольшое снижение напряжения (порядка 2 Вольт) практически не сказывается на работе камеры, однако если напряжение питания опускается ниже 9,5-8,5 Вольт, наблюдается нестабильность работы видеооборудования. Для питания CCD-матрицы необходимо 2 типа напряжений: +15 Вольт и -7 Вольт, которые формируются внутренними умножителями в видеомодуле. При снижении напряжения на входе камеры умножители не справляются с поставленной задачей и выдают некорректные значения. Вследствие этого сначала снижается чувствительность CCD-матрицы, а затем изображение начинает «заплывать». Особенно сильно падение напряжения питания сказывается на мощности ИК-подсветки. При уменьшении напряжения всего на 2 вольта интенсивность освещения падает до 5 раз.

Рекомендация № 1: повышенное напряжение


Одним из самых распространенных методов, применяемых для питания уличных камер видеонаблюдения, является использование источника питания с повышенным выходным напряжением. Обычно для этих целей используются блоки питания с выходным напряжением 13,5-13,8 Вольт.
Преимущество этого способа — простота установки. Основная сложность заключается в подборе питающего кабеля: необходимо правильно определить его сечение, чтобы на камере получить заданное напряжение питания. Ошибка в выборе сечения, ошибка с подбором длины кабеля может привести к тому, что на камеру придет питание 13-13,5 вольт. Если сама видеокамера еще может выдержать такое перенапряжение, то инфракрасная подсветка будет работать с перегревом, в результате чего может выйти из строя. Кроме этого, сложность возникает, когда используются несколько прожекторов (или камер со встроенным ИК-прожектором), установленных на разных расстояниях от источников питания.

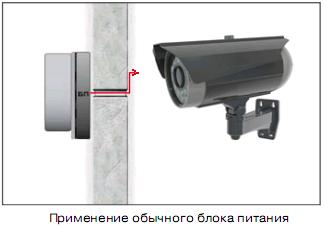

Рекомендация № 2: блок питания недалеко от камеры


В случае установки источника питания рядом с камерой, например с противоположной стороны стены внутри помещения, решается подавляющее большинство проблем, связанных с падением напряжения. Единственным ограничением может стать отсутствие места для установки самого блока питания в силу тех или иных причин. Например, когда камера или ИК-прожектор расположены далеко от помещения, где возможно расположить источник питания. Данное решение гарантирует стабильное питание на камере. Включение/выключение автоподогрева также не влияет на величину напряжения на камере видеонаблюдения. Вероятность появления наводок при таком решении — очень низкая, однако в любом случае необходимо предусмотреть отсутствие пересечения линии 12 Вольт с силовыми проводами.

Рекомендация № 3: уличный блок питания


Применение уличного источника питания позволяет полностью избавиться практически от всех видов наводок. В силу близкого расположения к видеокамере и короткой линии питания, напряжению просто негде теряться. Данный метод позволяет добиться стабильной яркости подсветки. Для ИК-прожекторов большой мощности использование уличного блока питания может оказаться единственно верным решением.
В настоящее время такой подход получает все большее распространение благодаря снижению стоимости на герметичные уличные блоки питания и как следствие - существенное снижение общей стоимости данного решения.
